Hidrolik fiş kapaklarının deneyimli bir tedarikçisi olarak, bu temel bileşenler için kurulum torku ile ilgili sayısız soruşturma ile karşılaştım. Bu blog yazısında, hidrolik fiş kapakları için kurulum torku kavramını inceleyeceğim, neden önemli olduğunu açıklayacağım ve uygun tork değerlerinin belirlenmesi konusunda bazı rehberlik sağlayacağım.
Kurulum torkunu anlamak
Kurulum torku, istenen sıkılık seviyesini elde etmek için bir bağlantı elemanına uygulanan dönme kuvveti miktarını, bu durumda hidrolik bir fiş kapağını ifade eder. Ayak pound (ft - lb) veya newton - metre (n · m) gibi birimler halinde ölçülür. Bir hidrolik fiş kapağı takılırken, çeşitli nedenlerle doğru torku uygulamak esastır.
Her şeyden önce, uygun tork güvenilir bir conta sağlar. Hidrolik sistemlerde, sıvılar genellikle yüksek basınç altındadır. Kötü sıkılmış bir fiş kapağı, sadece hidrolik sıvıyı atık değil, aynı zamanda sistem basıncında bir düşüşe neden olan sızıntılara yol açabilir, bu da performansın azalmasına ve hatta sistem arızasına yol açar.
İkincisi, bir fiş kapağının sıkılması, hem kapağın hem de takıldığı bağlantı noktasının iş parçacıklarına zarar verebilir. Bu, soyulmuş dişlere yol açabilir, bu da gelecekte yeni bir fiş kapağının düzgün bir şekilde takılmasını zorlaştırır veya imkansız hale getirir. Öte yandan, altında - sıkma, sistem çalışması sırasında fiş kapağının gevşemesine neden olabilir ve önemli bir güvenlik riski oluşturur.
Kurulum torkunu etkileyen faktörler
Birkaç faktör, bir hidrolik fiş kapağı için uygun kurulum torkunu etkiler.
Fiş kapağının ve bağlantı noktasının malzemesi

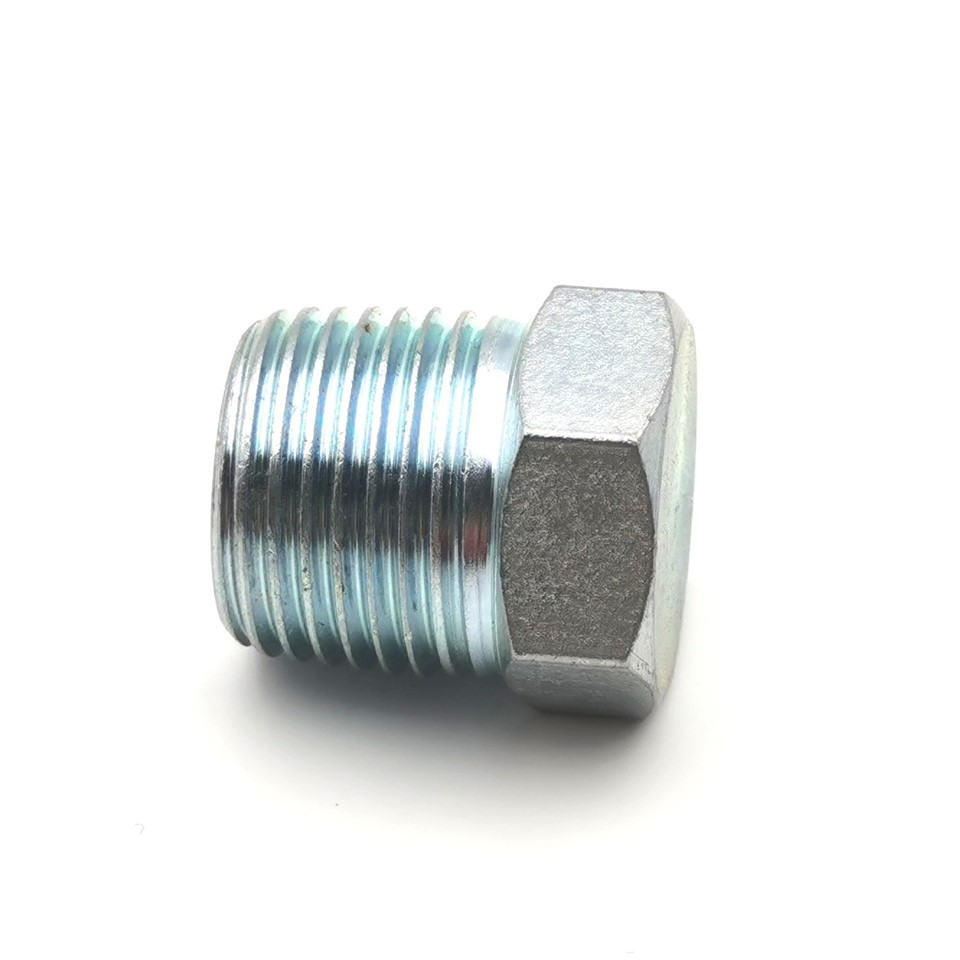

Fiş kapağının ve hidrolik portun malzemeleri önemli bir rol oynar. Örneğin,Karbon Çelik NPT Hidrolik FişbirPaslanmaz çelik hidrolik fiş. Karbon çelik genellikle paslanmaz çelikten daha yumuşaktır. Bu nedenle, bir karbon çelik tapa kapağı bir karbon çelik portuna monte edilirken, daha yumuşak malzemeyi deforme etmekten kaçınmak için tork dikkatle kontrol edilmelidir. Paslanmaz çelik, daha sert olmak, önemli deformasyon olmadan daha yüksek tork değerlerine dayanabilir, ancak aşırı sıkışırsa gıcırdatmaya daha eğilimlidir.
İplik boyutu ve perde
Fiş kapağındaki iş parçacıklarının boyutu ve perdesi de önemlidir. Daha büyük çaplı dişler tipik olarak uygun bir contayı elde etmek için daha fazla tork gerektirir. Örneğin, 1 inç çapında bir hidrolik fiş kapağının 1/2 inç çapında bir torka ihtiyacı olacaktır. Benzer şekilde, iplik aralığı torku etkiler. Daha ince perde dişleri, daha yavaş etkileşime girdikleri için daha az tork gerektirebilir ve daha kaba perde dişlerine kıyasla daha az dönme kuvvetine sahip bir conta oluşturabilir.
Yüzey kaplaması
Dişlerin yüzey kaplaması ve sızdırmazlık yüzeyleri montaj torkunu etkileyebilir. Pürüzsüz bir yüzey kaplaması sürtünmeyi azaltır, yani pürüzlü bir yüzeye kıyasla aynı gerginlik seviyesine ulaşmak için daha az tork gerekir. Bununla birlikte, çok pürüzsüz bir yüzey de iplikler arasındaki kavramayı azaltabilir, bu nedenle bir denge vurulmalıdır.
Sızdırmazlık Kullanımı
Hidrolik fiş kapağı ile bir dolgu macunu kullanılırsa, tork gereksinimlerini değiştirebilir. Bazı sızdırmazlık maddeleri, dişler arasındaki sürtünmeyi azaltarak daha düşük bir kurulum torkuna izin verir. Anaerobik sızdırmazlık maddeleri gibi diğerleri, sızdırmazlık performansını artırabilecek kimyasal bir bağ oluşturur, ancak tork - gerginlik ilişkisini de etkileyebilirler.
Uygun kurulum torkunun belirlenmesi
Bir hidrolik fiş kapağı için uygun kurulum torkunu belirlemek için, üreticinin özelliklerine atıfta bulunmak en iyisidir. OlarakHidrolik fiş kapağıTedarikçi, ürünlerimizin her biri için ayrıntılı tork grafikleri sunuyoruz. Bu grafikler malzemeyi, iplik boyutunu ve diğer ilgili faktörleri dikkate alır.
Üreticinin özellikleri mevcut değilse, takip edilebilecek bazı genel yönergeler vardır. Bir karbon çelik bağlantı noktasında NPT dişli standart karbon çelik hidrolik fiş kapakları için, ortak bir kural, 1/4 inç çapında iplikler için yaklaşık 15 - 20 ft - lb tork değeri ile başlamaktır. Çaptaki her 1/4 inç artış için, tork yaklaşık 10 - 15 ft - lb.
Hidrolik fiş kapakları takarken kalibre edilmiş bir tork anahtarı kullanmak da önemlidir. Bir tork anahtarı, tutarlılık ve doğruluk sağlayarak belirtilen tam tork miktarını uygulamanıza olanak tanır. Bir tork anahtarı kullanırken, uygun çalışma prosedürlerini izlediğinizden emin olun. Örneğin, torku kademeli ve istikrarlı bir şekilde uygulayın ve anahtarı sarsmaktan kaçının.
Kurulum prosedürü
Bir hidrolik fiş kapağı için kurulum prosedürü de son torku ve contanın etkinliğini etkiler.
İlk olarak, hem fiş kapağının hem de bağlantı noktasının iş parçacıklarını iyice temizleyin. Herhangi bir kir, enkaz veya eski sızdırmazlık maddesi tork - gerginlik ilişkisini ve contanın kalitesini etkileyebilir. Kirleticileri çıkarmak için uygun bir temizlik maddesi ve bir tel fırça kullanın.
Ardından, gerekirse ince bir sızdırmazlık maddesi tabakası uygulayın. Sızdırmazlık maddesinin türü ve uygulama yöntemi ile ilgili üreticinin talimatlarını izlediğinizden emin olun.
Ardından, elle - tıkanık olana kadar fiş kapağını bağlantı noktasına sıkın. Bu, iş parçacıklarının düzgün bir şekilde hizalanmasına yardımcı olur ve çapraz dişliyi önler.
Son olarak, belirtilen kurulum torkunu uygulamak için bir tork anahtarı kullanın. Az miktarda tork uygulayarak başlayın ve istenen değere ulaşılana kadar yavaş yavaş artırın.
Düzenli muayenenin önemi
Uygun kurulumdan sonra bile, sisteminizdeki hidrolik fiş kapaklarını düzenli olarak incelemek önemlidir. Tapa kapağının etrafındaki sıvı lekeleri veya sistem basıncında bir düşüş gibi sızıntı belirtilerini kontrol edin. Ayrıca, iplikleri herhangi bir hasar veya aşınma belirtisi açısından inceleyin. Bir sızıntı algılanırsa veya dişler hasar görürse, fiş kapağını hemen değiştirin.
Çözüm
Bir hidrolik fiş kapağı için kurulum torku, hidrolik sistemlerin uygun şekilde işleyişini ve güvenliğini sağlamak için kritik bir faktördür. Kurulum torkunu etkileyen faktörleri anlayarak, üreticinin özelliklerine atıfta bulunarak, kalibre edilmiş bir tork anahtarı kullanarak ve doğru kurulum prosedürünü takiben, güvenilir bir contayı elde edebilir ve maliyetli ve tehlikeli sızıntıları önleyebilirsiniz.
Yüksek kaliteli hidrolik fiş kapakları için pazardaysanız veya kurulum torku hakkında daha fazla bilgiye ihtiyacınız varsa, bize ulaşmaktan çekinmeyin. Tüm hidrolik fiş kapak ihtiyaçlarınız konusunda size yardımcı olmak ve uygulamalarınız için doğru seçimleri yapmanıza yardımcı olmak için buradayız.
Referanslar
- Makineler El Kitabı, 31. Baskı
- Hidrolik Sistemler Tasarım ve Bakım Kılavuzu
- Hidrolik fiş kapakları için üreticinin teknik belgeleri
